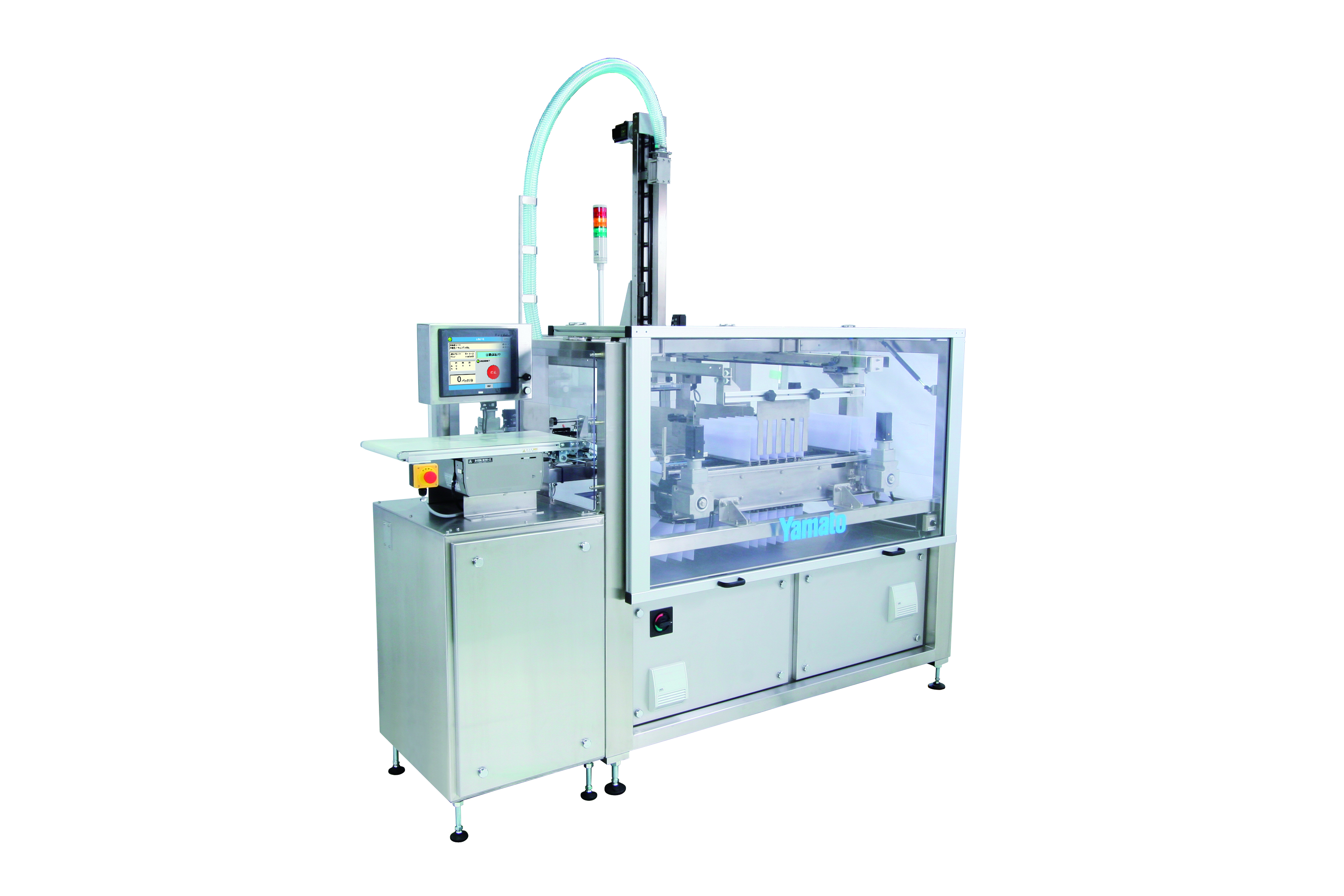

フレキシブルケースパッカー

高い安定性で多彩な詰めパターンに対応するフレキシブルな箱詰め機がさらに進化

  • 箱詰め機

■多彩な詰めパターン、多様な包装品への対応
立て詰め、平詰め、差し身詰め等の多彩な詰めパターン、多様な包装品へフレキシブルに対応可能です。
■工具なしで簡単段取り替え
品種切り替え時の作業が、非常に簡単、迅速に行え、多品種、少量ラインに最適です。
■高性能
高性能最新ACサーボドライブの搭載により、135袋/分の安定した高速処理を実現、また、対応箱詰め重量が最大15kgまで可能です。
■簡単操作
12.1インチ大型液晶タッチスクリーンを採用すると共に分かりやすい操作画面で簡単操作を実現しました。
■コンパクトサイズ
コンパクトサイズ設計で手狭な包装ラインスペースへの導入も可能です。
■最適制御
インバータ制御した各コンベアより、品種ごとに最適な速度設定が可能です。

■多彩な詰めパターン

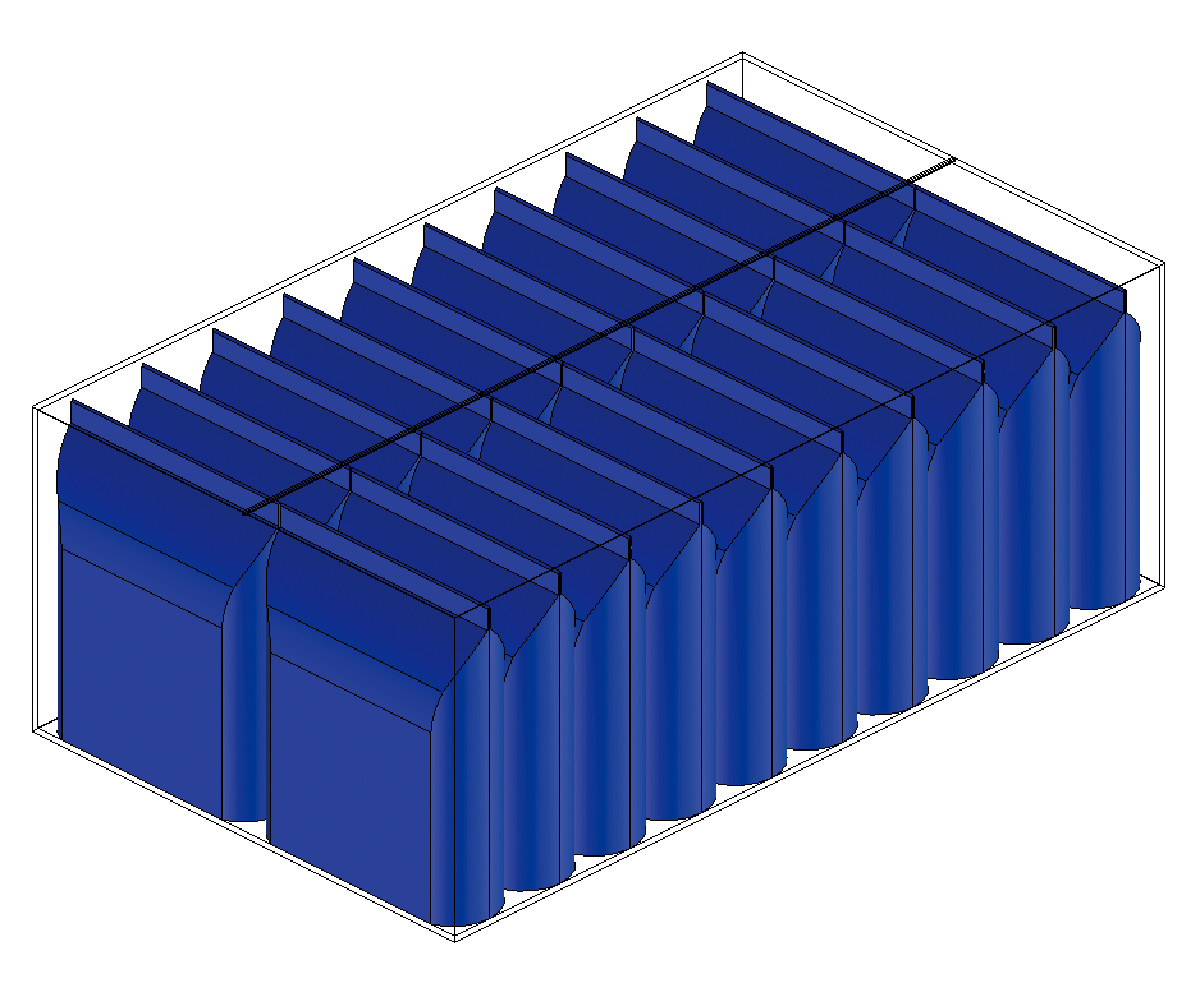

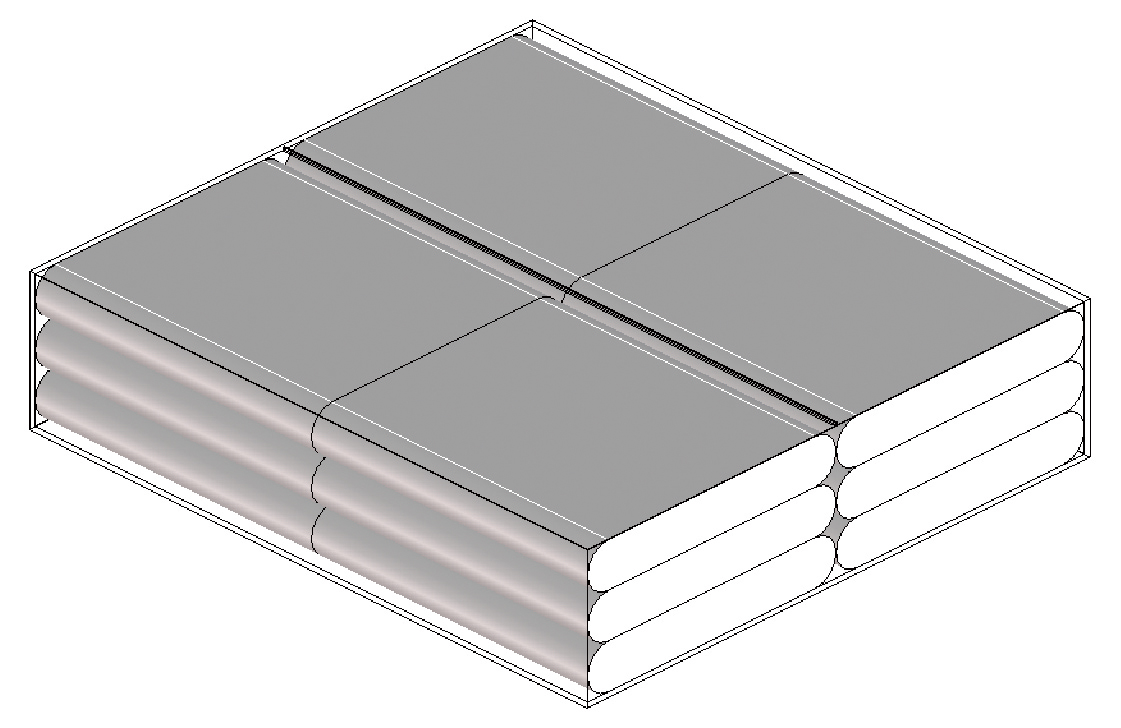

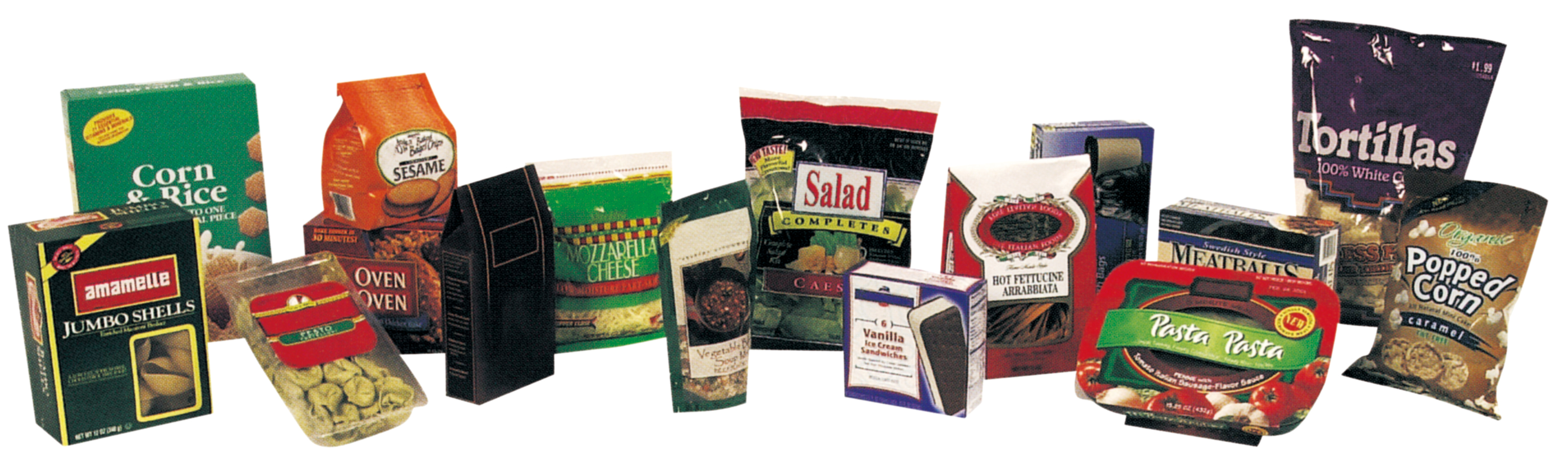

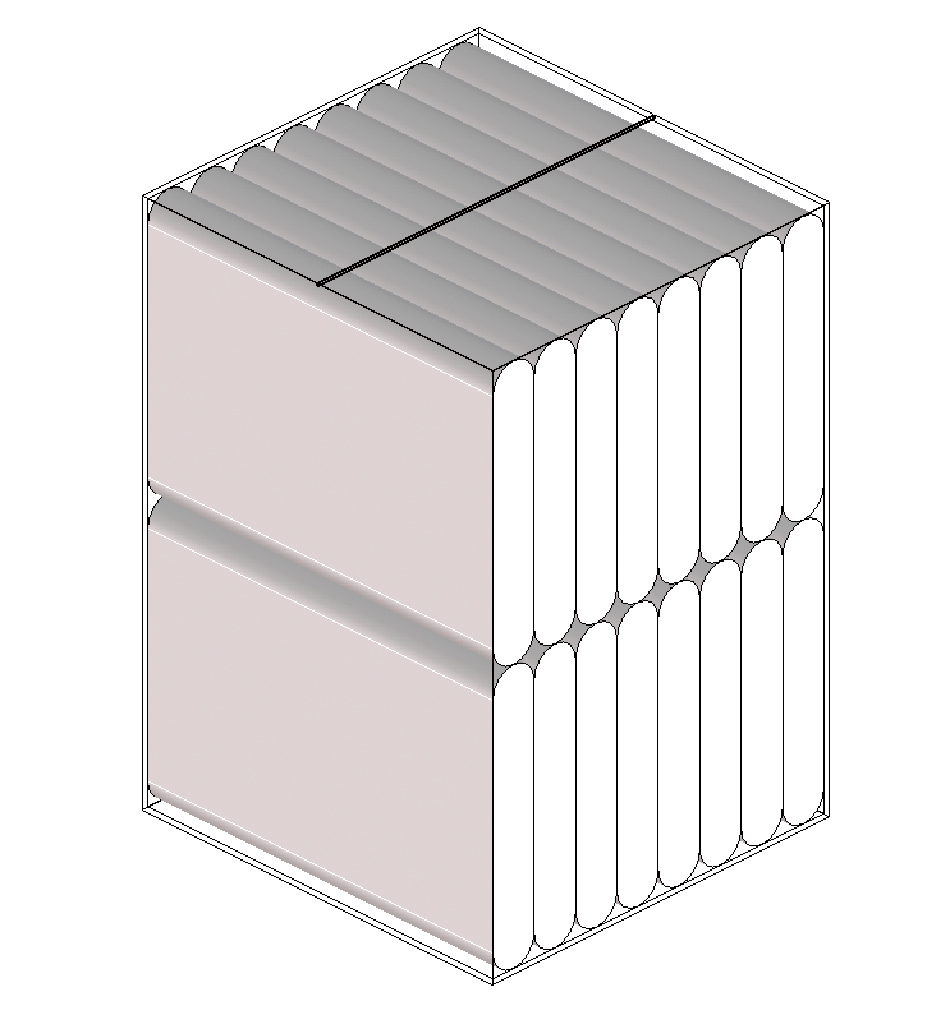

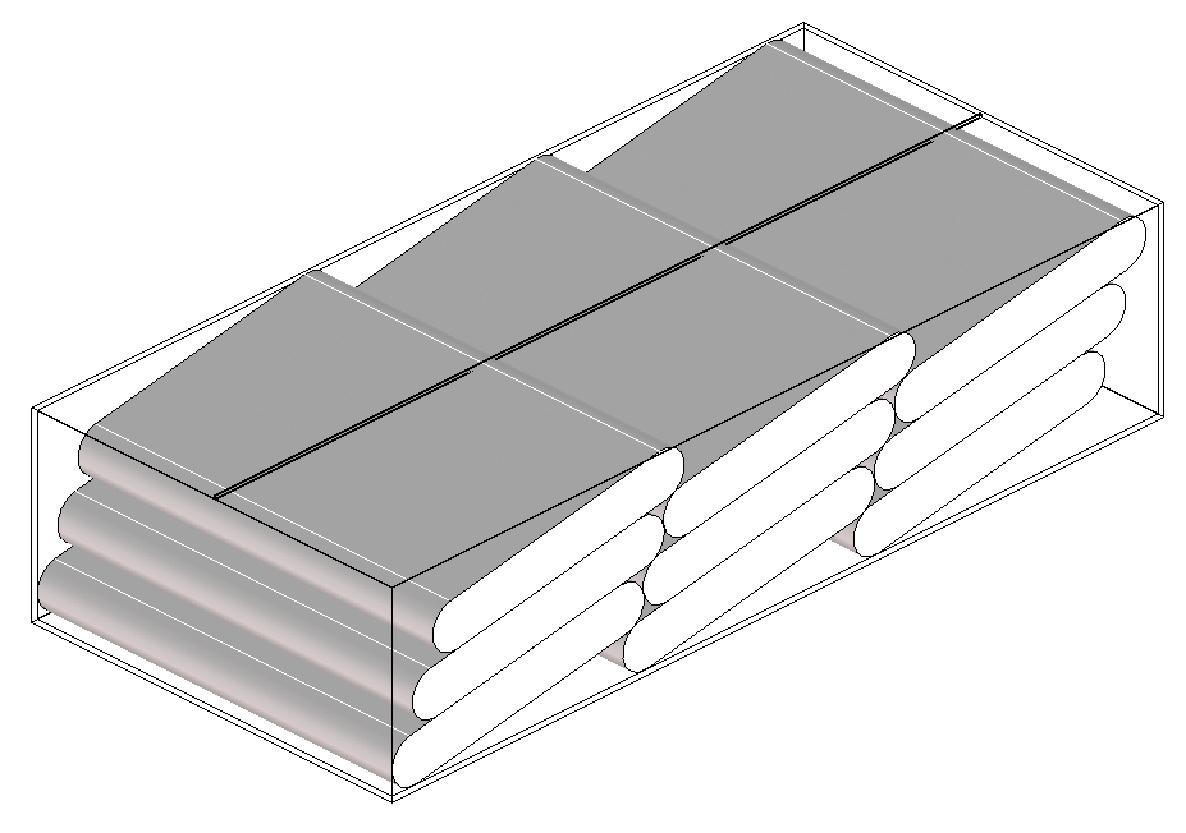

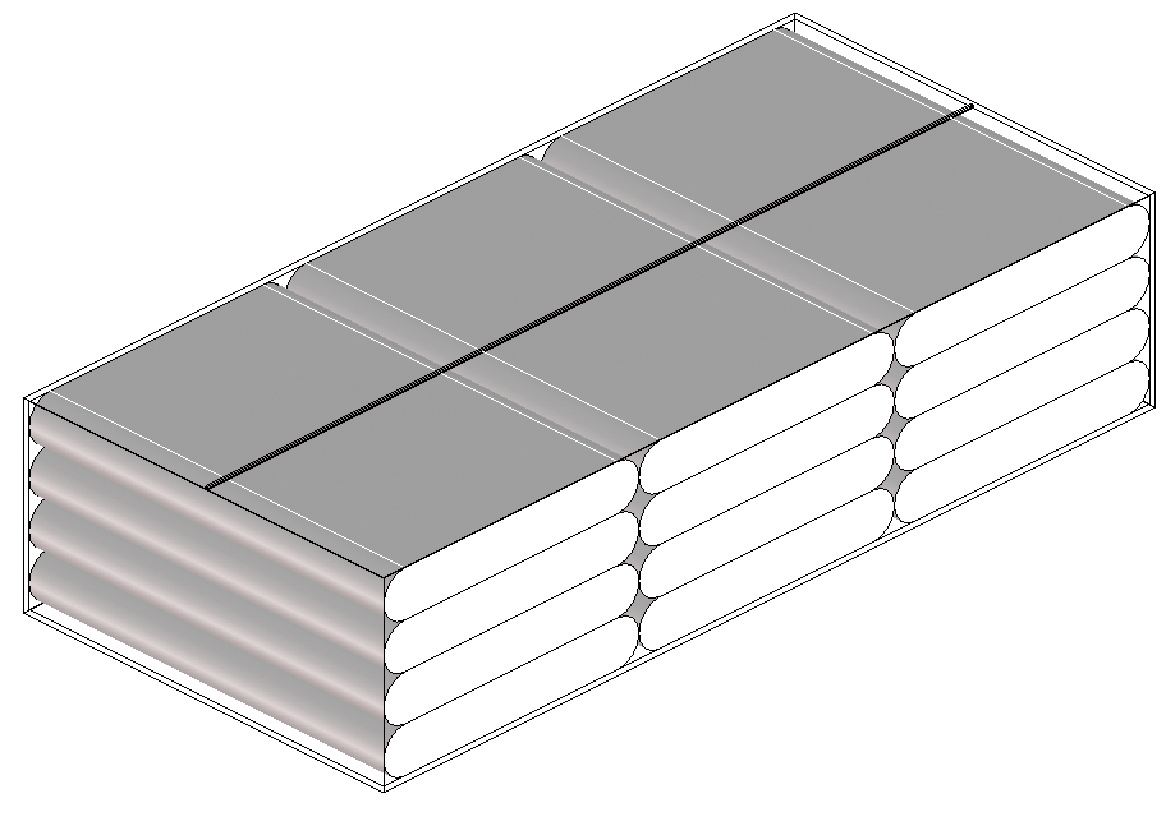

立て詰め(横立て及び縦立て)、平詰め(田の字含む)、差し身詰め等の多彩な詰めパターン及び、小箱包装品、ピロー袋、角底ガセット袋、スタンドパウチ等の多様な包装品の箱詰めにも対応します。また、詰め形態の変更による集積効率の向上で、包材及び輸送コストの削減も可能です。 ※商品の性状、箱詰め状態に影響されることから、対応できない場合があります。


■簡単段取り替え

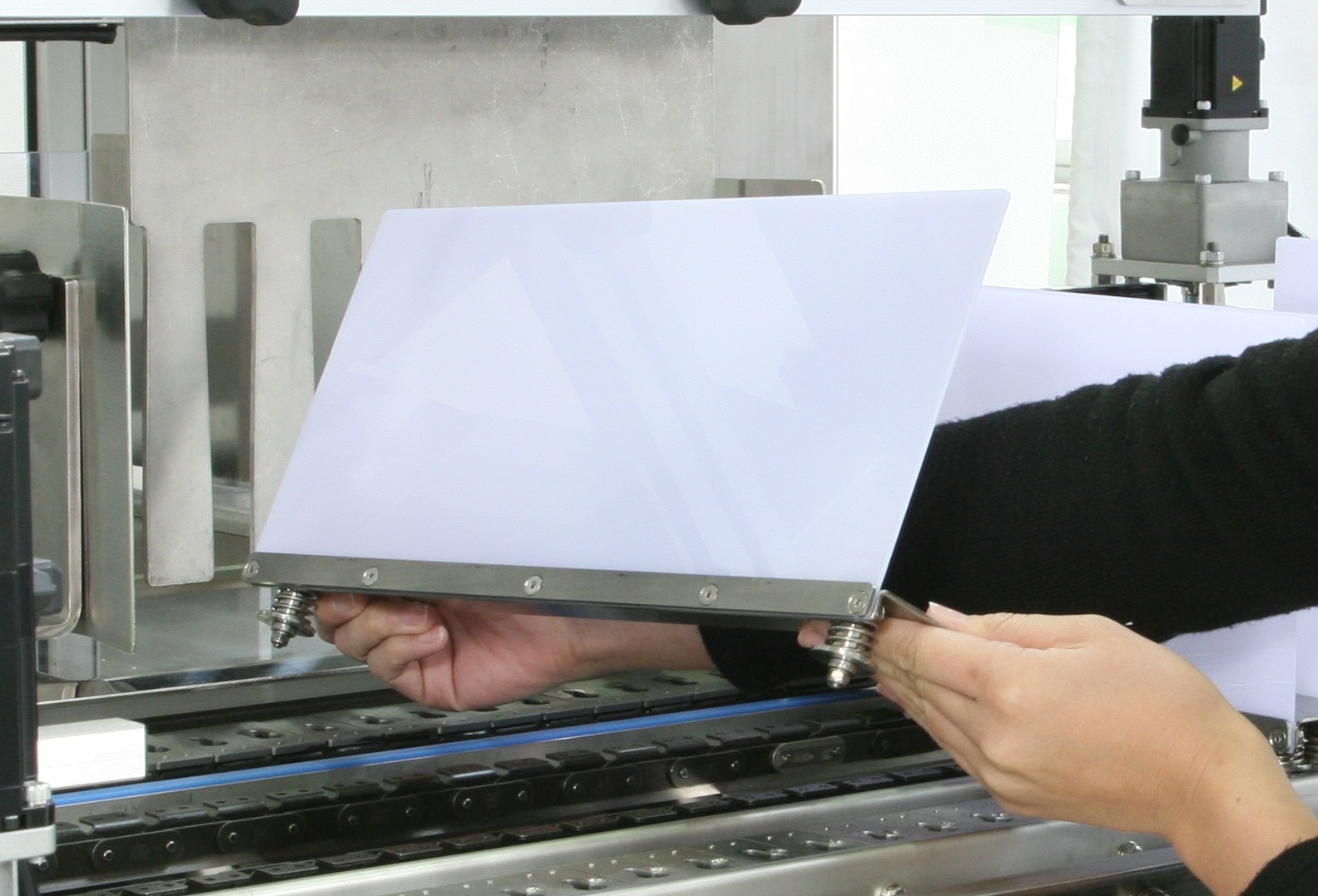

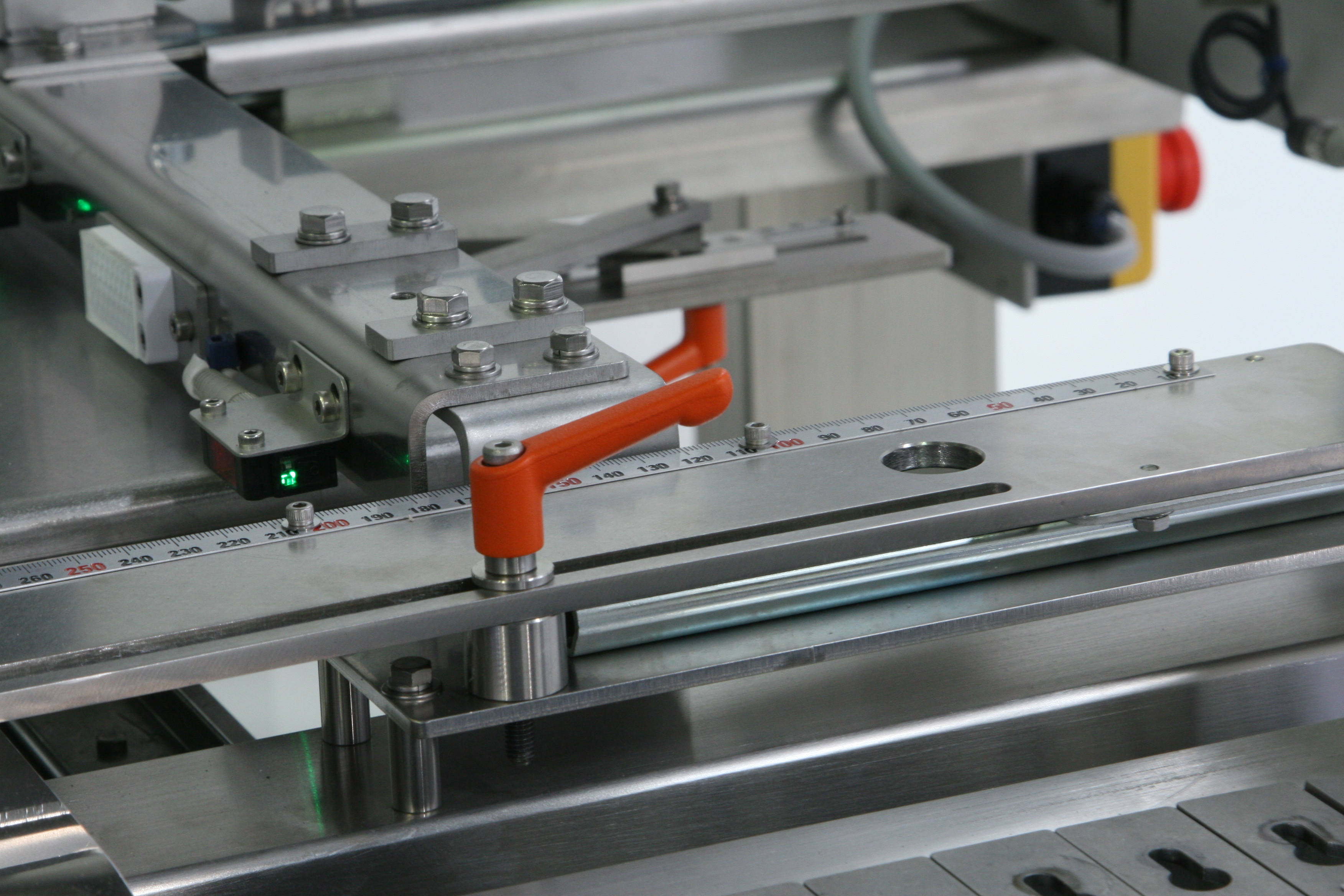

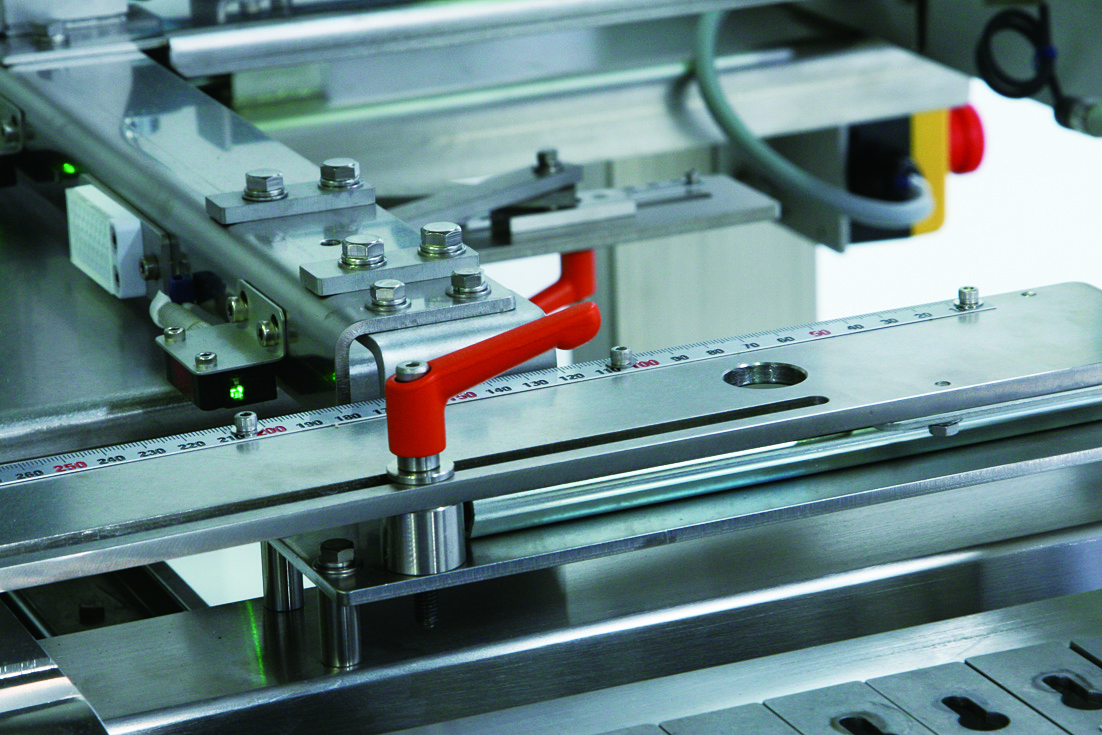

 製品取り込みフライトは、工具なしでワンタッチ着脱可能です。また、着脱エリアを変更することにより従来に比べて作業性が向上することで、段取り替え時間最大10分を可能にしました。
また、詰め配列パターンに応じて、フライトの装着枚数変更及び製品の厚み寸法に応じて、フライトピッチの変更も可能です。

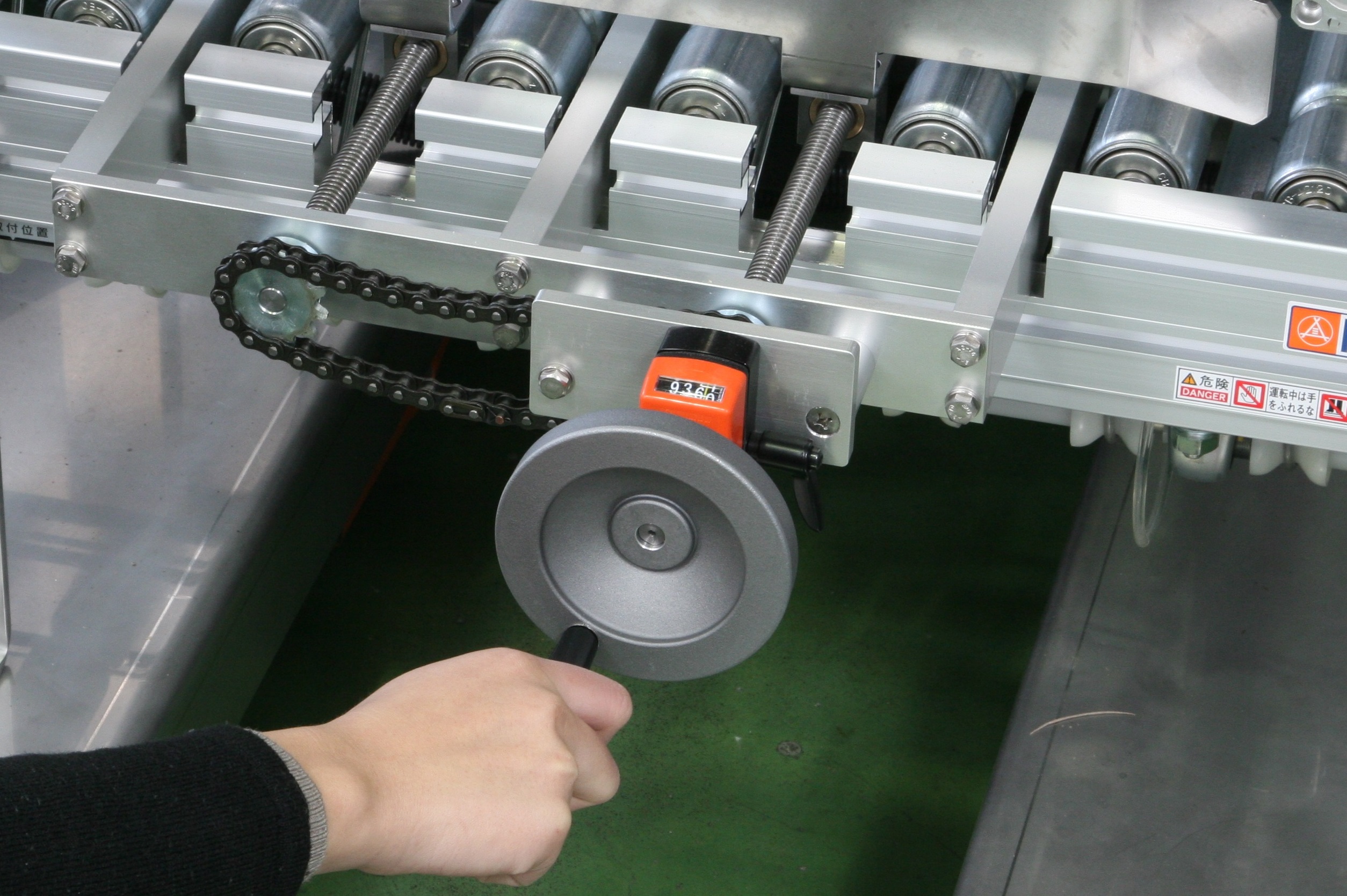

段取り替えの箇所に目印となる目盛りやインジケータを搭載しました。


■処理能力、ハンドリング可能な重量が大幅に向上

高性能最新ACサーボドライブの搭載により製品取り込み能力135/分の安定した高速処理を実現しました。
モータ容量を見直すことで、対応箱詰め重量は15kg、最大ローディング重量は8kgに対応可能です。

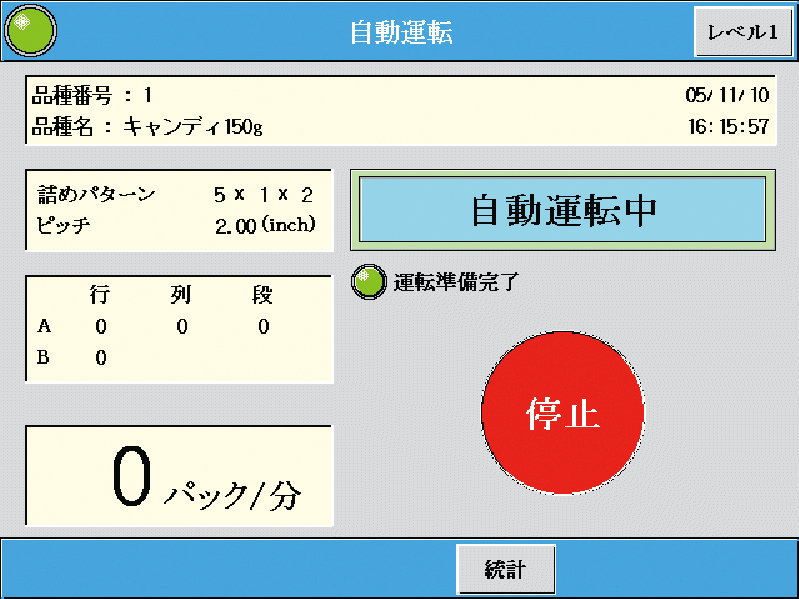

■表示操作画面


表示操作部には、12.1インチの大型液晶カラータッチスクリーンを搭載しました。日常の運転操作もわかりやすく、見やすい操作画面で簡単操作が可能です。エラー発生時にもエラー内容の説明に加え、対処方法も表示し、迅速かつ簡単に復旧作業が可能です。
メンテ作業時のモーションやタイマー設定等も簡単に行えます。

型式 FCP-600V
方式 トップオープン・トップローディング方式
対象商品 ピローバック、ガセット袋、スタンドパウチ、小箱包装品
適応箱 A式段ボール、段ボールトレイ、プラスチックコンテナ
能力 135袋/分
配列パターン 行 1~22パターン
列 1~3パターン
段 1~3パターン
操作・表示部 12.1インチカラータッチスクリーン
メモリ数 50プログラム
電源 3相 200V±10%(50/60Hz) 18kVA
本体寸法 2770(長さ)×1495(幅)×2728(高さ)mm
本体重量 1200kg

対応物の形状、重量や配列パターンにより異なる場合があります。
